机加工自动下料是什么？从图纸到毛坯与采购清单
解释机加工自动下料处理的输入、计算、工程确认和采购交付，区分它与排样、CAM、机床控制和 ERP 的职责边界。
本文目录8 个章节
本文所说的机加工自动下料，是把零件图纸、材料和数量整理成可复核的毛坯形式、下料规格与材料需求，并让工程确认后的结果继续用于打印或采购。它可以减少反复看图、抄尺寸、套余量和重做采购表，但不等于自动生成机床刀路，也不替代工程审核、供应商确认或 ERP 的财务与库存总账。
自动下料处理的是图纸与材料之间的信息转换

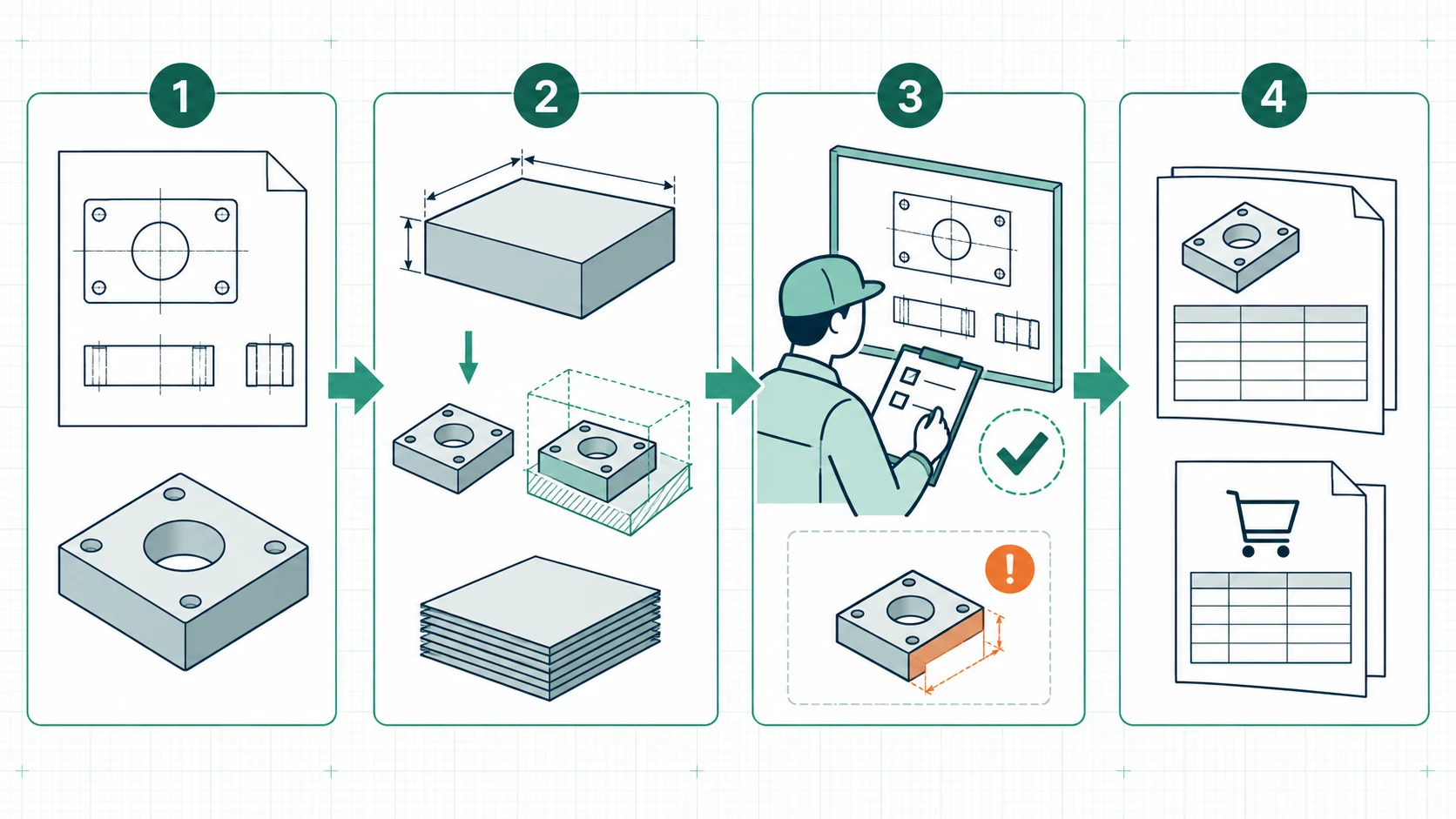

传统人工下料通常要完成四件事：识别零件与图纸，确认材料和数量，选择毛坯形式并计算规格，最后把结果交给车间或采购。自动下料软件把其中可规则化的部分放进同一条流程，并把缺失、冲突和低确定性结果留给责任人处理。
| 层次 | 输入或动作 | 可交付结果 | 人工责任 |
|---|---|---|---|
| 输入 | 关联 STEP/STP、PDF 与 XLSX/XLS 零件清单 | 零件、图纸、材料和数量关系 | 确认文件版本与批次范围 |
| 计算 | 读取几何，应用毛坯和参数规则 | 候选毛坯形式、下料规格和用料结果 | 检查规则是否适用于当前零件 |
| 审核 | 处理材料问题、图纸未匹配、形式未知和异常 | 有依据的工程确认记录 | 对材料、毛坯、规格和参数负责 |
| 交付 | 打印下料图纸或进入采购台组织 PO | 车间资料与供应商采购单 | 采购和车间分别复核各自字段 |
STEP、PDF 和零件清单承担不同作用
当前料算新建下料入口接受 STEP/STP、PDF，以及包含这些图纸的 ZIP/RAR 压缩包；XLSX/XLS 零件清单从独立入口上传。STEP/STP 主要提供三维几何，PDF 主要承载二维尺寸与技术要求，零件清单用于补充图号、名称、材料和数量。DXF 可以用于独立看图，但不是当前新建下料的直接输入。
有 STEP/STP 的零件可以进入三维解析与下料计算；只有 PDF 时，需要工程人员补充计算所需的尺寸。系统可以辅助关联同一零件的二维与三维图纸，但文件命名、图号、版本和数量仍应在提交前核对。完整格式边界见STEP、PDF、DXF 与 Excel 的正确用法。
毛坯结果由几何、材料和企业规则共同形成
几何尺寸只能回答零件占多大空间，不能单独决定应该采购哪种材料。毛坯结果还受材料牌号、毛坯形式、加工方向、余量、锯缝、留头、排样间距和可采购规格影响。软件可以按已配置规则生成候选结果；遇到材料缺失、毛坯形式不确定、规格未命中或特殊工艺时，应转入人工确认。

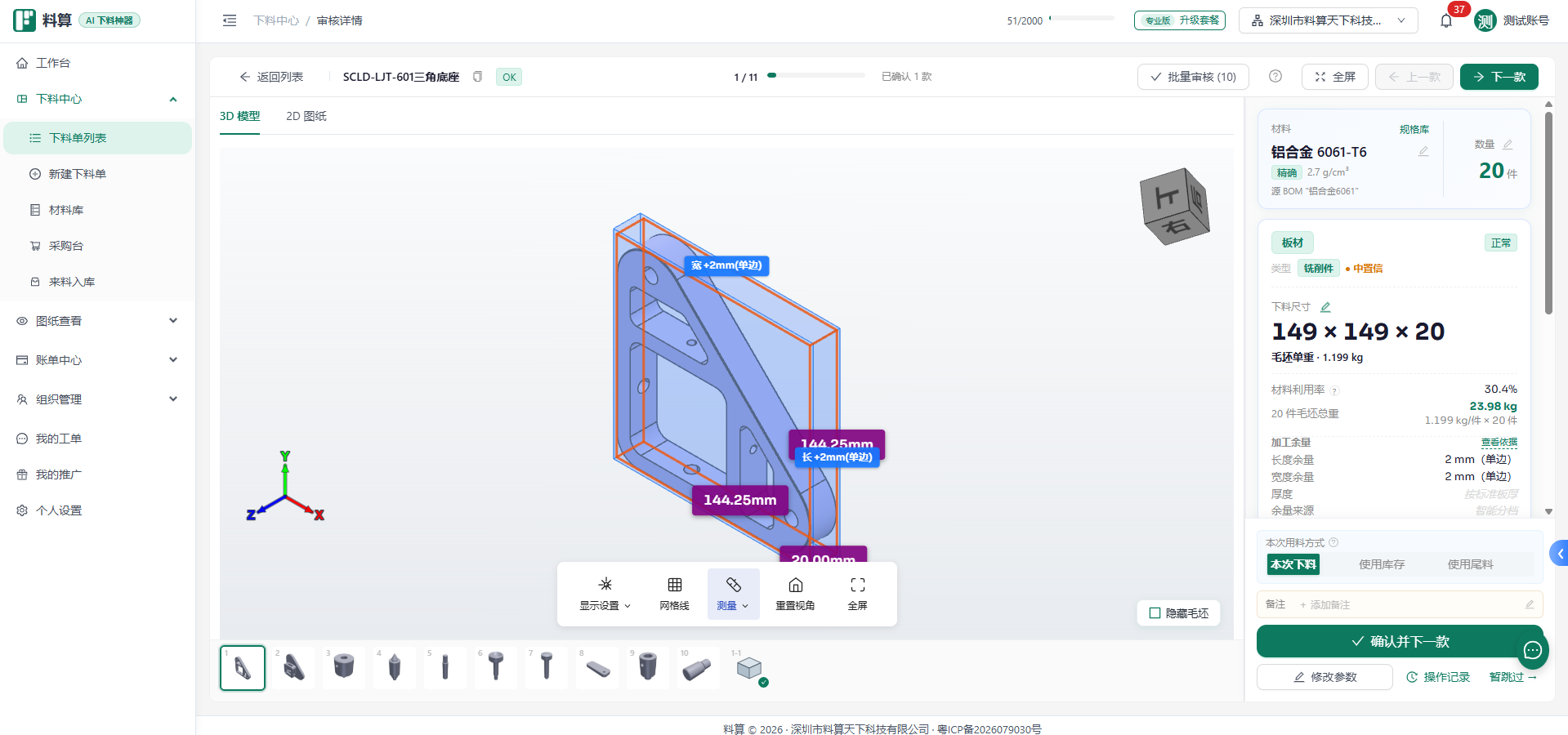

结果页面显示“可通过”时，仍需要抽查关键字段；显示材料问题、图纸未匹配、形式未知或异常时，应先处理阻断项。修改材料、数量、毛坯形式或参数后，要等待重新计算完成，再以最新结果作为放行依据。完整审核顺序见从上传图纸到采购 PO 的完整流程。
它与排样、CAM、机床控制和 ERP 的区别
| 系统或能力 | 主要问题 | 与自动下料的关系 |
|---|---|---|
| 自动下料 | 这款零件需要什么材料、什么毛坯和什么下料规格 | 形成可审核的材料需求与下料结果 |
| 排样 | 多个工件如何在板材或棒料上组合，减少占用与切断 | 可作为下料中的优化步骤，但不替代材料和规格确认 |
| CAM | 零件怎样加工，生成哪些刀路和加工程序 | 使用已确定的零件、毛坯和工艺条件继续编程 |
| 机床控制 | 设备怎样执行锯切、切割或加工动作 | 负责现场执行，自动下料结果本身不是控制程序 |
| ERP | 订单、采购、库存、财务和企业资源怎样统一管理 | 承接更广的经营总账；下料软件提供经过工程确认的材料明细 |
因此，判断系统能力时不能只问“有没有 AI”。更有用的问题是：它读取哪些输入，输出哪些字段，哪些情况会阻断，谁负责确认，确认后的结果能否稳定进入车间或采购。
什么样的工厂更值得先验证
当同类零件反复看图和抄录、不同人员使用不同余量口径、异常修改缺少记录，或者审核后还要重新整理采购表时，自动下料更可能解决稳定出现的流程问题。图纸很少、规则经常变化或大多数零件都属于特殊工艺时，保留人工主导可能更合适。
首次验证应选一批包含常见件和少量异常件的脱敏图纸，让人工流程与软件流程使用相同输入、企业规则和可采购规格。比较时分别记录人工操作、系统等待、修改项、阻断项和最终差异，不用单个演示样件或未经定义的“准确率”替代验收。进一步的选型判断见什么时候应该改用自动下料软件。
常见问题
自动下料就是自动排样吗？
不是。排样主要解决多个工件在材料上的组合方式；自动下料还要处理图纸、材料、毛坯形式、规格、参数、审核和交付。部分下料流程可以包含排样，但两者不能直接画等号。
算出毛坯以后会直接生成机床程序吗？
不会。毛坯尺寸和材料需求是工程与采购信息，机床程序属于 CAM 和现场工艺执行范围，需要单独编程与验证。
已经有 ERP，还需要下料软件吗？
取决于 ERP 是否能从图纸得到经过工程确认的材料、毛坯和下料规格。ERP 擅长企业资源与业务总账；下料软件处理的是图纸到材料需求之间更细的工程信息。
方法、适用范围与限制
- 编写方法：核对料算当前新建下料、图纸匹配、审核详情、批量确认、采购候选和 PO 流程，并按输入、计算、确认和交付分层。
- 适用范围：适用于使用 STEP/STP、PDF 和 XLSX/XLS 零件清单处理常见 CNC 机加工毛坯的团队。
- 限制说明：本文解释品类和系统边界，不覆盖每家工厂的特殊装夹、铸锻件、热处理、薄壁件、钣金展开或机床编程规则。
- 人工责任：组织管理员或工程师对材料、毛坯、规格和参数作最终工程确认；采购与车间复核各自交付字段。
- 数据边界：本文使用料算演示界面和当前产品实现，不使用客户图纸、客户名称、准确率或固定节省比例。
