只有 PDF 图纸，能不能做机加工下料？需要人工补哪些尺寸
只有二维 PDF、没有 STEP 时，工程人员先确认零件类型、成品外形、材料和数量，系统再继续计算余量、标准规格和下料尺寸。
本文目录7 个章节
可以，但前提是 PDF 足够清楚，工程人员能从批准版图纸与 BOM 或零件清单中确认零件类型、成品外形尺寸、材料和数量。料算当前下料入口接受 PDF；只有 PDF 的零件不会被当作已经具备三维几何，而是进入工程补参流程。工程人员填写的是成品外形尺寸，系统再继续计算加工余量、标准规格和下料尺寸。图纸缺尺寸、材料不明或版本冲突时，应先停下来补资料，不能靠软件猜。

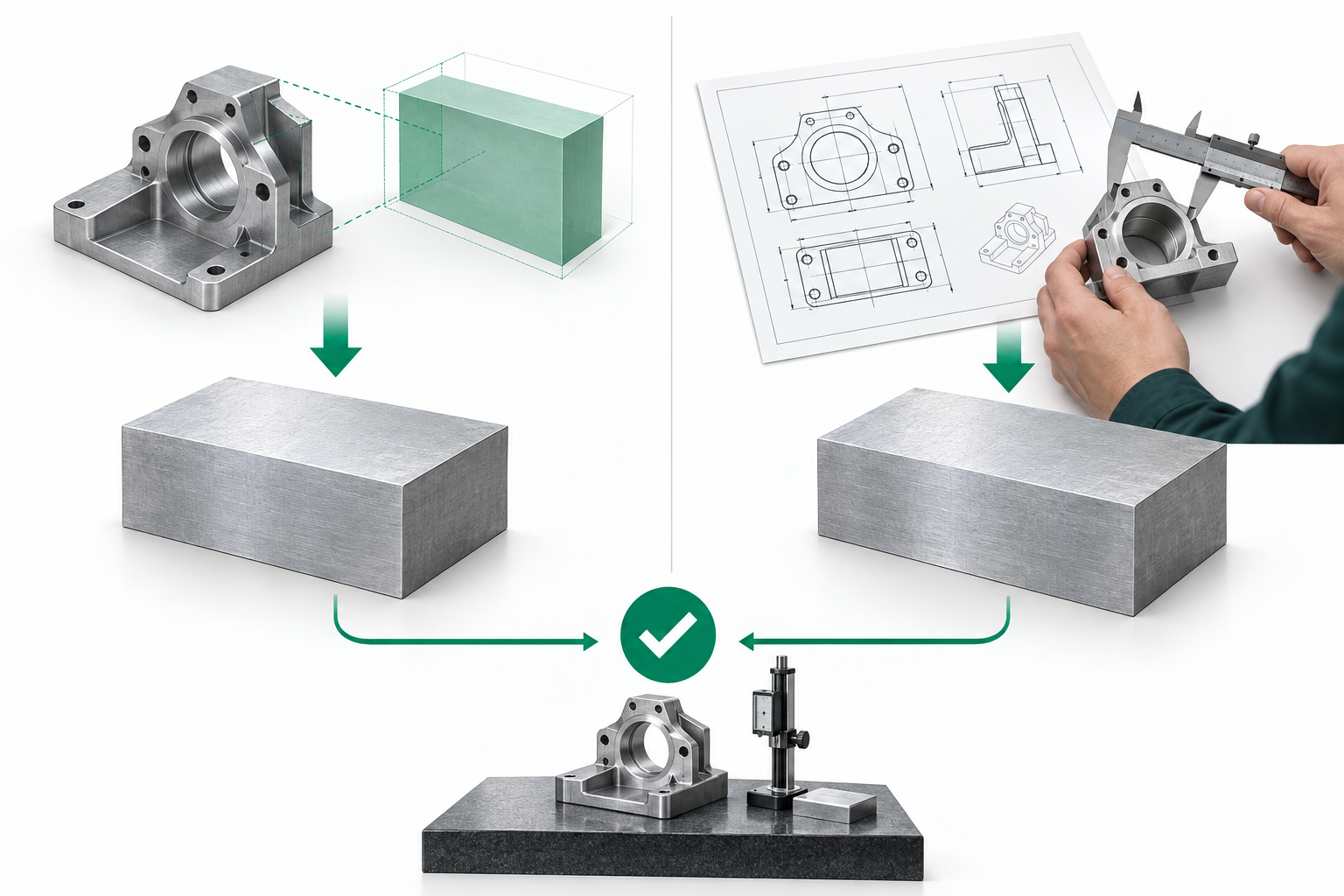

PDF 能走下料流程，自动和人工的边界要先分清
STEP/STP 文件带有可解析的三维几何，系统可以据此取得零件外形并进入后续计算。PDF 主要承载二维视图、尺寸、材料和技术要求；即使页面能正常预览，也不代表系统已经获得了可靠的三维外包络。
因此，PDF 路径的关键动作不是“把图传上去就等结果”，而是由具备零件修改权限的组织成员核对图纸，并补充下料计算需要的成品外形信息。系统根据这些输入继续计算后，仍需由具备确认权限的人审核放行。批量大小与单文件限制以账户当前套餐在上传页显示的值为准，本文不承诺固定额度。
| 输入 | 系统可以继续处理的依据 | 仍由人工负责的内容 |
|---|---|---|
| STEP/STP | 可用的三维几何外形 | 材料、数量、余量、毛坯与结果确认 |
| 只有 PDF | 人工补充的零件类型与成品外形尺寸 | 看懂二维图、判断有效尺寸、核对材料与数量、确认结果 |
这也是为什么“支持 PDF”不能写成“自动读懂 PDF 上全部尺寸”。料算提供的是一条可追溯的补参和计算路径，不替工程人员解释图纸。
要补的是成品外形，不是先拍脑袋定毛坯
当前页面的 PDF 补参路径先判断零件属于车削件还是铣削件，再从已批准图纸上找成品的最大外形尺寸。这里的“成品”指零件设计状态的外包络；毛坯还要叠加加工余量并匹配可采购规格，不能把两者混为一谈。
- 铣削件通常需要成品长度、宽度和高度。孔径、槽宽或局部台阶尺寸不能代替整体外形。
- 车削件需要成品长度和外径；若零件本身为空心，还要确认内径。内径必须小于外径，普通孔也不能未经判断就当成管材内径。
钣金 PDF 补参没有在当前页面开放为可选路径；这类任务不要套用本文步骤，应先按现有业务入口和工程流程确认处理方式。
材料牌号、需求数量和余量同样会影响结果。它们可能来自 BOM、图纸标题栏或企业工艺规则，但来源冲突时必须由工程人员确定有效值。料算不会因为某个值出现在 PDF 上，就替企业判断哪一版资料优先。
一次 PDF 下料准备，可以按这条路径完成
先上传 PDF，并在有零件清单时一并提供清单。系统建立下料任务后，工程人员在审核环节找到只有 PDF 的零件，选择零件类型，再填写相应的成品外形尺寸。材料和数量需要同时核对；信息保存后，系统继续进行余量、标准规格和下料尺寸计算。
计算完成并不等于自动放行。工程人员还要对照原 PDF 检查材料、数量、成品外形、加工余量、毛坯形式和最终下料尺寸。遇到超标准料、缺规格或其他阻断时，应修正输入或走企业规定的人工确认程序。更完整的审核项目可参考自动算出毛坯以后，还要审核什么。
演示假设：一件铣削支架的批准版 PDF 给出了完整三视图，工程人员确认其成品最大外形为 64 × 60 × 16 mm，并从清单确认材料与数量。这里录入的是 64、60、16 这组成品外形数据；最终毛坯尺寸由余量和材料规格共同决定。这个例子用于说明字段关系，不来自客户图纸，也不代表所有支架都采用相同余量或毛坯。
这几种 PDF 不适合直接继续
扫描模糊、比例失真且关键尺寸不可读时，不能用屏幕量图代替设计尺寸。只有局部视图、缺少整体长度或厚度时，也无法可靠建立成品外包络。材料在图纸与清单中不一致，或者 PDF 与后来收到的 STEP 版次冲突时，应先完成版本和材料放行；处理方法可参考图纸和 BOM 版本不一致怎么办。
还有一种常见误判：二维图上标了很多孔、槽和中心距，于是看起来“尺寸很全”，但整体外形反而没有闭合。下料计算首先需要能够界定原材料包住零件的外形数据。局部加工尺寸对制造很重要，却不能自动补齐缺失的长、宽、高、外径或内径。
提交计算前，工程人员至少应能回答这些问题
提交前逐项核对：
- 图纸是本批次批准版；
- 零件类型已经判断清楚；
- 成品最大外形可以从图纸直接核对；
- 材料与数量只有一个有效来源；
- 空心车削件的内径确实代表零件内孔，而非普通局部孔。
只要其中一项仍靠猜，就应先补图纸、BOM 或工程决定。信息完整后再计算，得到的毛坯结果才有可复核的来源。首次使用前也建议阅读STEP、PDF 与 DXF 的下料文件边界，避免把看图能力和下料输入能力混在一起。
方法、适用范围与限制
- 适用范围： 已有正式二维 PDF、能够人工确认材料与成品外形，但暂时没有可用 STEP 的机加工零件。
- 不适用范围： 图纸不完整、关键尺寸不可读、版本未批准，或需要软件代替工程人员推断设计意图的场景。
- 人工责任： 有零件修改权限的成员负责补参，有确认权限的成员负责审核放行；企业仍需按自身工艺和质量制度决定余量、替代料与异常处理。
- 编写方法： 核对了料算当前线上 PDF 补参流程、上传入口和所需字段，并对照现有文件格式说明和工程审核文章整理。
- 数据边界： 文中的 64 × 60 × 16 mm 为演示假设，不含客户数据，不构成效果或精度承诺。
